ناودانی منقطع؛ راهکاری مطمئن برای اتصال دیوارهای غیر باربر به سازه اصلی مطابق استاندارد ۲۸۰۰
در طراحی و اجرای سازه‌های مقاوم در برابر زلزله، یکی از مهم‌ترین مباحث، نحوه اتصال دیوارهای غیر باربر به اعضای اصلی سازه نظیر ستون‌ها و تیرها است. بر اساس پیوست ششم استاندارد ۲۸۰۰ ایران، دیوارهای غیر باربر باید به گونه‌ای به سازه متصل شوند که در زمان وقوع زلزله، از واژگونی یا ریزش آنها جلوگیری شود. در این میان، ناودانی منقطع به عنوان یکی از بهترین و اقتصادی‌ترین راهکارها جهت اتصال دیوارهای غیر سازه‌ای به اسکلت اصلی ساختمان، نقش بسیار مهمی ایفا می‌کند.
ناودانی منقطع چیست؟

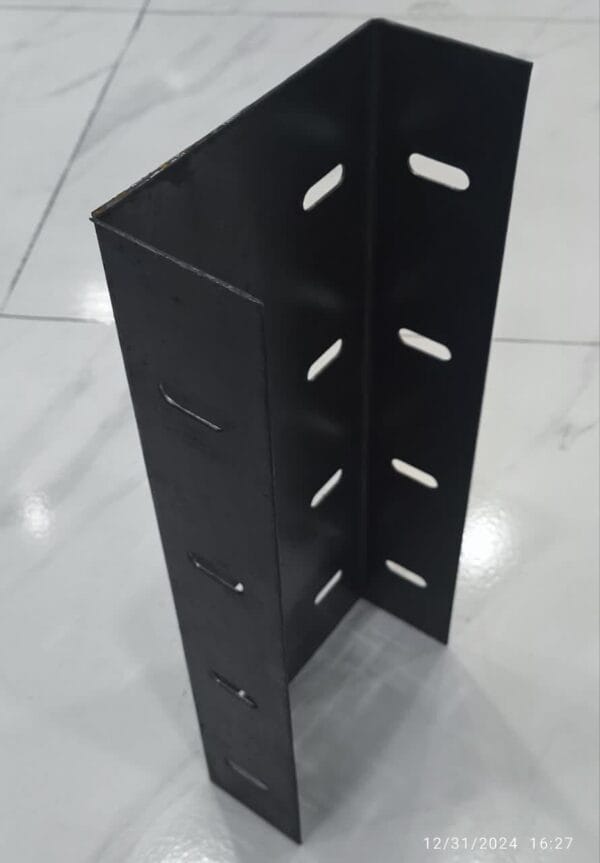

ناودانی منقطع (که در برخی منابع با عنوان پروفیل ناودانی برش خورده نیز شناخته می‌شود)، یک عضو فلزی به شکل U یا C است که با فواصل مشخص از یکدیگر روی تیر یا ستون نصب می‌شود. وظیفه این قطعه، اتصال دیوارهای غیر باربر (نظیر دیوارهای بلوکی یا آجری) به اجزای اصلی اسکلت سازه مانند تیرها و ستون‌هاست، بدون آنکه انتقال سخت نیرو بین این دو صورت گیرد.
در واقع، عملکرد ناودانی منقطع مانند یک مهارکننده دیوار در برابر حرکات جانبی ناشی از زلزله است که مانع از جدا شدن یا افتادن دیوار از بدنه ساختمان می‌شود.
اهمیت استفاده از ناودانی منقطع در ساختمان‌سازی
در گذشته، دیوارهای غیر باربر بدون رعایت اصول مهندسی و تنها به صورت چسبیده به ستون یا تیر اجرا می‌شدند. این نوع اتصال در برابر نیروهای جانبی ناشی از زلزله مقاومت چندانی نداشت و باعث آسیب‌های جدی در سازه‌ها می‌شد.
با توجه به درس‌آموخته‌های زلزله‌های گذشته و تحلیل‌های مهندسی، استاندارد ۲۸۰۰ و خصوصاً پیوست ششم آن به طور جدی بر مقاوم‌سازی و اتصال اصولی دیوارهای غیر باربر به اسکلت سازه تأکید دارد.
در همین راستا، ناودانی‌های منقطع با فراهم آوردن یک اتصال مطمئن، انعطاف‌پذیر و استاندارد، جایگاه ویژه‌ای در صنعت ساختمان پیدا کرده‌اند.
کاربرد ناودانی منقطع طبق پیوست ششم استاندارد ۲۸۰۰
مطابق بندهای پیوست ششم استاندارد ۲۸۰۰، در سازه‌هایی که اسکلت آنها فلزی یا بتنی است، اتصال دیوارهای غیر باربر به تیر و ستون باید به گونه‌ای باشد که:
-
از ریزش دیوار در هنگام زلزله جلوگیری شود.
-
امکان حرکت نسبی میان سازه و دیوار فراهم گردد.
-
اتصال مانع انبساط و انقباض حرارتی مصالح دیوار نباشد.
برای تحقق این موارد، ناودانی منقطع به صورت منظم (با فاصله مشخص) در بخش‌هایی از تیر و ستون نصب می‌شود. دیوار پس از اجرا، با استفاده از میلگرد یا تسمه به این ناودانی‌ها متصل می‌شود.
محل‌های استفاده از ناودانی منقطع
-
اتصال دیوار به ستون‌های بتنی یا فلزی
-
مهار دیوار به زیر تیرها
-
ایجاد اتصال منعطف در دهانه‌های بزرگ بین دیوار و سازه اصلی
-
تقویت دیوارهای غیر سازه‌ای در برابر زلزله
مشخصات فنی ناودانی منقطع
برای نصب صحیح و مؤثر ناودانی منقطع، رعایت مشخصات زیر ضروری است:
| ویژگی فنی | توضیحات |
|---|---|
| جنس متریال | ورق فولادی گالوانیزه یا معمولی با ضخامت ۲ الی ۳ میلیمتر |
| نوع اتصال به سازه | جوشکاری یا رول‌بولت (بسته به نوع سازه) |
| فواصل نصب | مطابق دستورالعمل مهندسی، معمولاً بین ۶۰ تا ۱۲۰ سانتیمتر |
| ابعاد استاندارد | عرض ناودانی معمولاً ۴ تا ۶ سانتیمتر و طول هر قطعه بین ۱۰ تا ۲۰ سانتیمتر است |
| نوع اتصال دیوار به ناودانی | معمولاً با مفتول یا میلگرد نمره ۸ به بالا یا تسمه فلزی انجام می‌گیرد |
مزایای استفاده از ناودانی منقطع
-
افزایش ایمنی دیوارهای داخلی و خارجی در برابر زلزله
-
کاهش احتمال ریزش یا ترک خوردگی دیوارها در زمان زلزله یا نشست سازه
-
حفظ استقلال حرکت بین سازه و دیوار
-
نصب آسان و سریع با هزینه پایین
-
قابل استفاده در انواع سازه‌های فلزی یا بتنی
-
مطابقت کامل با آیین‌نامه زلزله ایران (استاندارد ۲۸۰۰)
نکات اجرایی نصب ناودانی منقطع
-
پیش از اجرای دیوار، ناودانی‌ها باید به صورت دقیق و تراز روی تیر یا ستون نصب شوند.
-
در دیوارهای بلوکی یا آجری، میلگردهای انتظار یا تسمه‌های مهار باید به درستی به ناودانی متصل شوند.
-
جوشکاری ناودانی‌ها باید با دقت و بدون ضعف در نقاط اتصال انجام گیرد.
-
در سازه‌های بتنی، نصب با رول‌بولت یا انکر مکانیکی قابل اجراست.
-
پوشش ضد زنگ یا گالوانیزه برای ناودانی‌ها در مناطق مرطوب یا نیمه‌مرطوب الزامی است.
تفاوت ناودانی منقطع با روش‌های سنتی اتصال دیوار
در روش سنتی، دیوار به صورت مستقیم به تیر یا ستون چسبانده می‌شد که در زمان زلزله، بدون هیچ‌گونه جذب انرژی یا انعطاف‌پذیری، منجر به شکستن یا ریزش دیوار می‌شد. در مقابل، ناودانی‌های منقطع با ایجاد فاصله‌های مشخص و اتصال نقطه‌ای، ضمن مهار دیوار، قابلیت جابجایی نسبی و جذب نیروهای زلزله را فراهم می‌کنند.
جمع‌بندی
ناودانی منقطع یکی از اجزای کلیدی در مقاوم‌سازی دیوارهای غیر باربر است که مطابق با پیوست ششم استاندارد ۲۸۰۰ زلزله ایران، برای اتصال ایمن دیوار به تیر و ستون توصیه می‌شود. این قطعه ساده اما مؤثر، می‌تواند از خسارات جبران‌ناپذیر ناشی از ریزش دیوارهای داخلی و نما در زمان زلزله جلوگیری کند.
در پروژه‌های ساختمانی که به ایمنی، کیفیت و رعایت استانداردهای روز اهمیت می‌دهند، استفاده از ناودانی منقطع امری ضروری و اجتناب‌ناپذیر است.
خرید ناودانی منقطع از فروشگاه اینترنتی ساختمان کلینیک
در فروشگاه آنلاین ساختمان کلینیک، می‌توانید انواع ناودانی منقطع گالوانیزه یا معمولی را در ابعاد و ضخامت‌های مختلف، با قیمت مناسب و کیفیت تضمین‌شده تهیه نمایید. امکان ثبت سفارش عمده، ارسال به سراسر کشور و دریافت مشاوره فنی رایگان از دیگر خدمات ما برای مشتریان گرامی است.
برای دریافت اطلاعات بیشتر و خرید ناودانی منقطع، به دسته‌بندی اتصالات مقاوم‌سازی دیوارهای غیر سازه‌ای در سایت Sakhteman-Clinic.com مراجعه فرمایید.
